集成温度变送器的类型

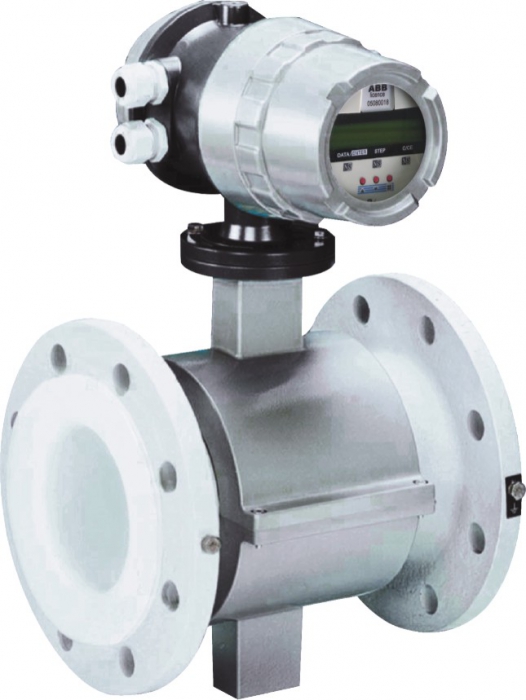

一体化温度变送器可分为热电阻和热电偶两种。蒸汽流量计主要用于工业管道中蒸汽介质流体的流量测量，蒸汽流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。电磁流量计其作用是产生均匀的直流或交流磁场。直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。涡街流量计其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

热电阻尼器温度转换器由参考单元、/v转换单元、线性电路、反向连接保护、电流极限保护和v/i转换单元组成。在热阻信号被转换和放大后，温度和电阻之间的非线性关系由线性电路补偿，在v/i转换电路后输出与测量温度线性相关的4至20ma的恒流信号。有些温度发射器增加了显示单元，有些还具有现场总线功能。

热电偶温度变送器通常由基准源、冷端补偿、放大单元、线性化处理、V≤I变换、偶断处理、反向保护、限流保护等电路单元组成。用冷端补偿和放大热电偶产生的热电势，通过线性电路消除热电势与温度之间的非线性误差，最后将4~20 mA电流信号的输出转换为放大器。为了防止热电偶测量中因断线而导致的温度控制失效，变送器还配备了断电保护电路。当热电偶断线或解决问题时，发送器输出最大值，使仪器切断电源。
